Aktualisierung 3D Grundriss Obergeschoss

Grundriss Obergeschoss 3DAuch im Obergeschoss gab es kleine Änderungen, welche ich nun in die 3D Zeichnung übernommen habe. Die Tür zum Hauswirtschaftsraum (HWR) ist weiter nach rechts gewandert. Auch die Anordnung der Sanitärobjekte im Bad ist verändert. Es gibt nun kein Bidet mehr und die Dusche wurde deutlich größer. Echt klasse, wie schnell man ein paar Änderungen mit SweetHome 3D realisieren kann.

Aktualisierung 3D Grundriss Erdgeschoss

Grundriss Erdgeschoss in 3DDa unser Haus nun steht und am Grundriss auch keine Änderungen mehr vorgenommen werden, habe ich heute mal die SweetHome 3D Grundriss-Zeichnung vom Erdgeschoss aktualisiert. Die Anordnung der Küchenmöbel hat sich etwas verändert. Der Kühlschrank steht später nicht mehr separat an der Seite, sondern neben der Küchenzeile. Aus dem einflügeligen Fenster an der Stelle wurde nun ein doppelflügeliges Fenster. Auch die Geräte wie Heizung, Belüftungsanlage, Stromkasten und Netzwerkschrank habe ich im Hausanschlussraum (HAR) eingefügt.

3D Entwurf der Garage

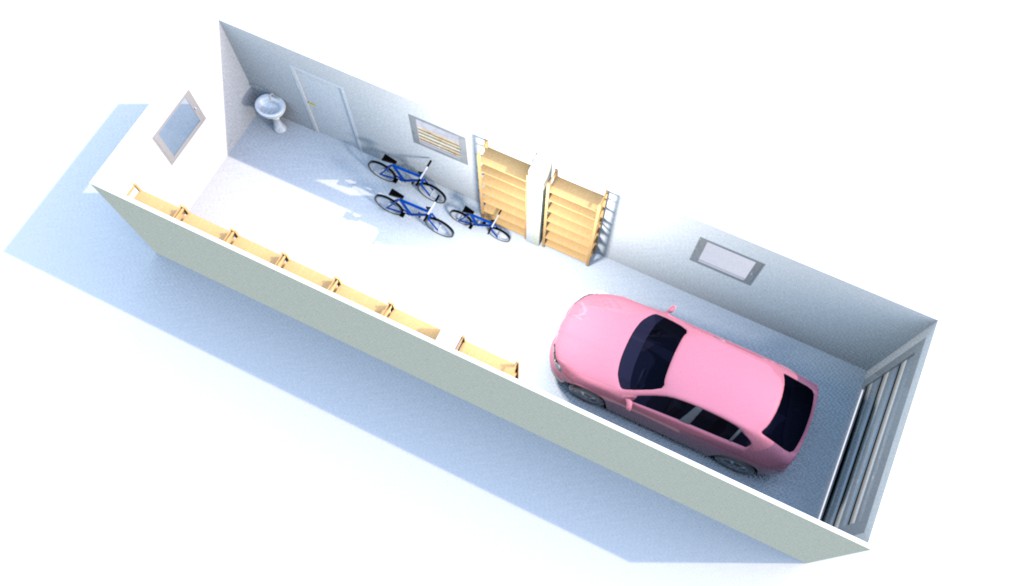

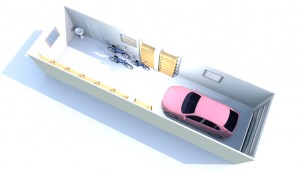

Garagenentwurf in 3DSchon vor einiger Zeit haben wir bei der Firma Zapf GmbH mal wegen einer Fertiggarage angefragt. In einem ausführlichen und informativen Telefonat mit dem Regionalleiter für unseren Bereich, haben wir kurze Zeit später einen erstem Kostenvoranschlag von Zapf erhalten. Angedacht ist momentan eine Durchfahrtsgaragenanlage mit den Maßen 3,45m x 12,02m. Wobei wir den hinteren Teil als Kellerersatz nutzen wollen. Die Garage besteht somit aus zwei Fertigelementen die einfach hintereinander gesetzt werden. Das Tor-Durchfahrtsmaß beträgt (B/H) 2,99m x 2,12m. Als Tor ist ein Hörmann Sektionaltor mit elektrischem Torantrieb (SupraMatic-E) vorgesehen. Mit SweetHome 3D haben wir heute versucht den Entwurf mal nachzubilden. So können wir jetzt mal probieren ob wir auch alle unsere Gartenmöbel dort hinein bekommen :-)

Überarbeitung Grundriss im Erdgeschoss

Grundriss Erdgeschoss mit Lichtband im WohnbereichDen Grundriss im Erdgeschoss haben wir noch mal überarbeitet. An der linken Außenwand im Wohnbereich haben wir uns überlegt noch ein Lichtband in Form von zwei zusätzlichen Fenstern zu installieren. Ein Fenster hat je eine Breite von 125 cm und eine Hohe von 60 cm. Bei diesen Maßen muss man jeweils Rundum knapp 10 cm gedanklich für den Rahmen abziehen. Somit bleibt pro Fenster eine Glasfläche von ca. 105×40 cm. Damit auch Außen die Optik gewahrt bleibt, haben wir das Fenster im Haustechnikraum, welcher direkt neben den Wohnbereich liegt, mit einer Höhe von 60 cm ebenfalls schmaler gemacht. Die Fensterbreite ist für den kleinen Raum mit 110 cm auch kleiner.

3D Grundriss vom Obergeschoss entworfen

Entwurf Grundriss ObergeschossIn weiteren 2,5h Arbeit haben wir nun auch noch das geplante Obergeschoss in SweetHome 3D nachgebaut. Die Dachschräge zu realisieren war gar nicht so leicht, aber es hat geklappt. Die Möbel sehen ganz schön bunt aus, als Platzhalter aber OK. Jetzt müssen wir erst noch mal darüber nachdenken ob das von den Raummaßen alles so passt wie wir uns das ursprünglich gedacht haben. Zum Beispiel beträgt die Durchgangsbreite zwischen Bett und Kleiderschrank 89cm. Das ist vielleicht etwas zu knapp.

3D Grundriss vom Erdgeschoss entworfen

SweetHome 3D Entwurf vom GrundrissWir haben mal den derzeit geplanten Grundriss für das Erdgeschoss mit dem frei erhältlichen Innenraumplaner SweetHome 3D nachgebaut. Dauer etwa 3h. Wenn man sich etwas eingearbeitet hat, kommt man mit der Software ganz gut klar. Im Standardumfang der Software ist nur eine Grundauswahl an Möbel vorhanden, allerdings kann man auf der Webseite des Anbieters noch einige weitere kostenlose Bibliotheken zu SweetHome 3D herunterladen. Auch wenn man nicht immer ein zu den tatsächlich vorhandenen Möbelstücken passendes 3D-Modell findet, lassen sich diese gut als Platzhalter verwenden. Wir haben so erkannt, dass wir im Wohnzimmer ein zunächst zusätzlich geplantes Einzel-Terrassenfenster doch nicht benötigen und haben es kurzerhand entfernt.
