Wasserstand in der Zisterne ermitteln

Wie bekommt man heraus, wie viel Wasser in der Zisterne ist ohne den Deckel zu öffnen?

Auf dem BauBlog von papanoni habe ich bereits im letzten Sommer den installierten Wasserstandsanzeiger für die Zisterne bewundert. Für unsere Zisterne habe ich das gleiche System jetzt auch umgesetzt.

Was man dazu braucht:

  • Wasserstandfernanzeiger WST8 (von NTEC-ING)
  • Klingelschlauchleitung (mindestens 9 Adern)
  • Kabelbinder
  • Panzerband (Gewebeband)
  • 40mm HT-Rohr

Im Baumarkt habe ich mir 2x 2m 40mm HT Rohr (1,59 Euro pro Rohr) als Befestigungsstange für die Klingelschlauchleitung in der Zisterne besorgt. Das Material verwittert nicht in der Zisterne und nimmt nicht viel Platz ein. Zudem lässt sich das HT Rohr flexibel zuschneiden und in der Zisterne fixieren.

Als ersten Arbeitsgang war es wichtig die exakte Höhe zum Zuschneiden der Länge des HT Rohrs zu ermitteln. Vom Zisternenboden bis zur Oberkante der Einführungsöffnung der Schlauch und Kabelleitung habe ich eine Höhe von 2,55 gemessen.

Um korrekte Messergebnisse zur erreichen, muss die Höhe vom Zisternenboden bis zum Überlauf ermittelt werden. Der Überlauf ist bei unserer 10.000 Liter Zisterne bei 2,25 Metern. Auf diese Länge sind dann die 9 Adern der Messleitung zu verteilen.

Eine Ader der Messleitung muss immer im Wasser stehen und ist daher sehr weit unten angebracht. Als Abstand der einzelnen Adern habe ich 28cm ausgerechnet und auf dem HT Rohr entsprechende Markierungen gemacht.

Über die Länge von 2,25 Metern habe ich dann den äußeren Isoliermantel der Klingelschlauchleitung entfernt und angefangen die einzelnen Adern an den ermittelten Messpunkten mit Kabelbindern und Panzertape zu fixieren. Die Adern wurde dann jeweils gekürzt, etwa 1cm abisoliert und waagerecht ausgerichtet. Nach dem die Messpunkte angebracht waren, habe ich die gesamten Leitungen am Rohr noch mit Panzertape überklebt.

Nun konnte das HT Rohr in der Zisterne eingesetzt und fixiert werden. Das habe ich mit einem kleinen Holzkeil (kommt nicht mit Wasser in Berührung) gemacht. Mittels einer Ziehschnur, welche ich im 125mm Leitungsrohr neben dem Saugschlauch und einem Ersatzschlauch liegen habe, wurde die Messleitung dann nach oben gezogen.

Dann ging es an das Anschließen der Messleitung an den Wasserstandsanzeiger WST8, was aber sehr einfach ist. Der Wasserstandsanzeiger ist für mein Empfinden sehr hochwertig verarbeitet.

Der Funktionstest (Taster auf der Oberseite drücken) zeigt eine grüne LED an. Alles OK. Die LED für die Anzeige des Wasserstands in Prozent habe nicht aufgeleuchtet. In diesem Fall ebenfalls OK, denn die Zisterne was fast leer und die erste Messleitung (bei 28cm) stand nicht im Wasser. Heute hat es den Tag über geregnet und am Abend war ist sehr gespannt wie viel Wasser wir nun in der Zisterne habe. Ein Druck auf den Taster hat dann 25% angezeigt. Sehr schön. Mindestens 2.500 Liter (eine leuchtende LED steht für 1.250 Liter) sind derzeit in der Zisterne. Für einen Tag Regen nicht schlecht.

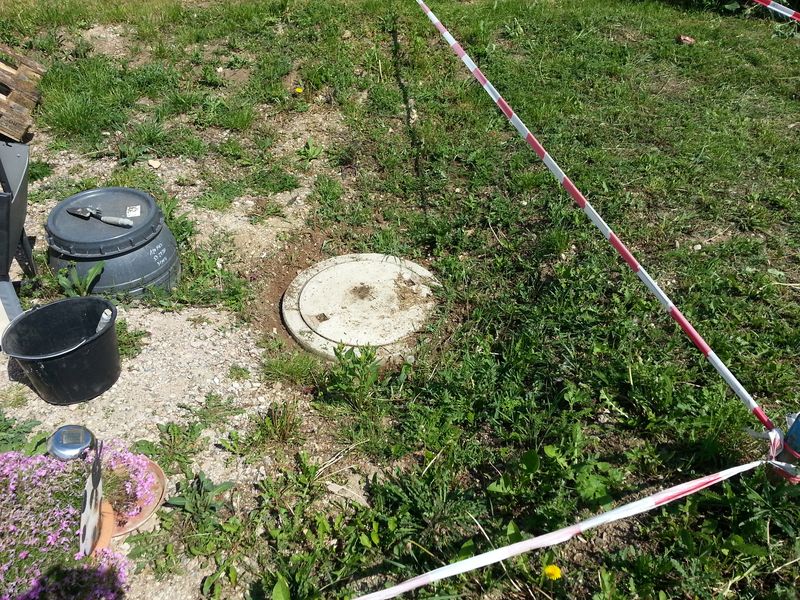

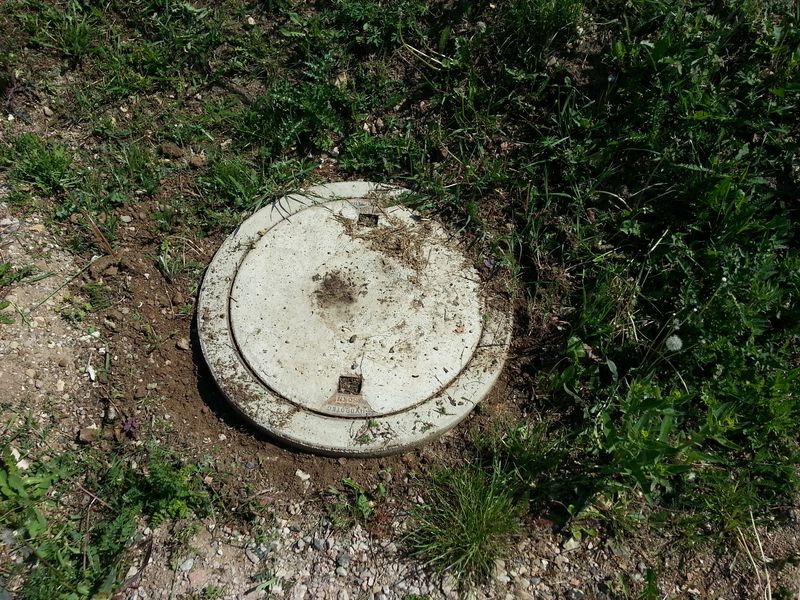

Schacht der Zisterne freigelegt

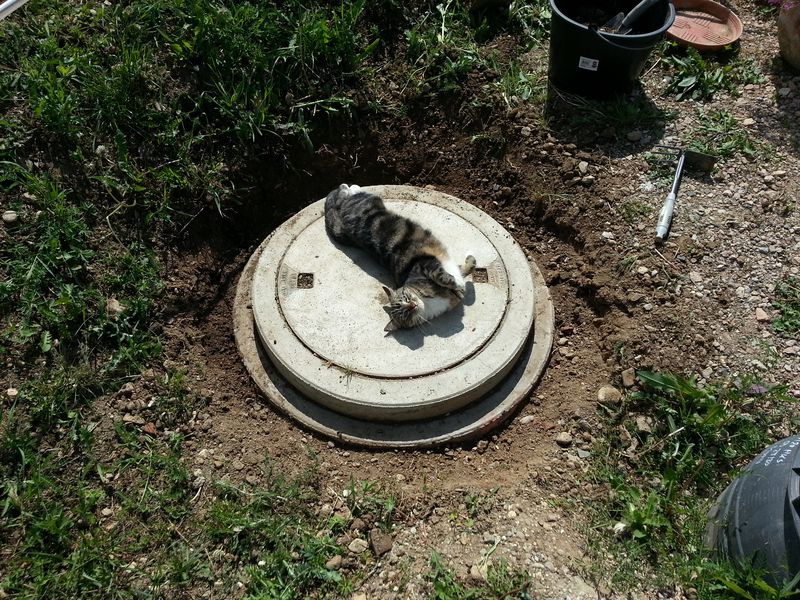

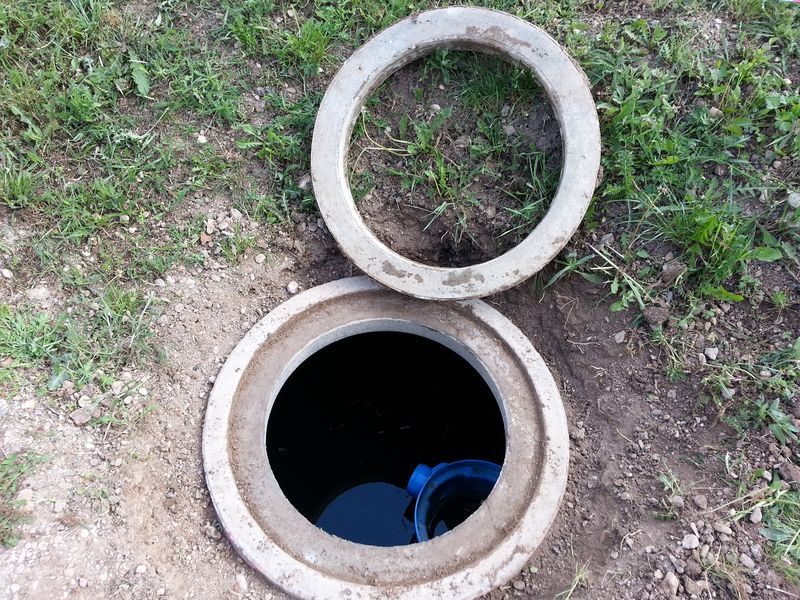

Da wir in der nächsten Woche mit den Erdarbeiten im Garten und vor dem Haus beginnen wollen, habe ich gestern den Schacht der Zisterne hinter der Garage freigelegt. Der Bereich muss noch aufgeschüttet werden, daher benötige ich noch einen oder zwei Schachtringe aus Beton um die Öffnung der Zisterne höher zu setzten. Als Nächstes werde ich nun mal die anzunehmende Höhe messen und dann die passenden Schachtringe im Baustoffhandel besorgen.

Zisterne gereinigt und abgedichtet

Da es am Samstag endlich nicht mehr geregnet hat, konnte ich mich einer Aufgabe widmen, auf die ich mich schon lange gefreut habe. Das Auspumpen der 10.000 Liter Zisterne.

Die Betonzisterne wurde am 8. Februar 2012 in unserem Garten versenkt. Als am 7. Januar 2013 Kanalanschlussarbeiten am Laufen waren, ist aufgefallen, dass die Zisterne voll mit Wasser war. Obwohl diesen zu diesem Zeitpunkt der Zulauf noch nicht angeschossen war. Keiner konnte sich erklären, woher das Wasser in der Zisterne kommt. Diesem wollte ich an diesem Wochenende auf den Grund gehen und zugleich die Zisterne mal reinigen.

Die von mir im Sommer besorgte Schmutzwasserpumpe schafft bis zu 15.000 Liter in der Stunde und hat die bis zum Überlauf volle Zisterne recht fix bis auf wenige Zentimeter geleert. Das verbliebene Wasser habe ich dann mit einem Nasssauger inkl. angesammelten Schlamm und kleinen Steinchen in mehreren Etappen aufgesaugt und in einen Eimer gefüllt. Daniela hat diesen Eimer dann immer mit einem Seil aus der Zisterne gezogen und ausgeleert.

Bei dem Betrachten des Innenraums der Zisterne sind mir dann einige Sickerspuren von regelmäßig eindringendem Wasser aufgefallen. Die Betonzisterne besteht aus zwei Elementen. Das untere Element, in dem das Wasser gesammelt wird, und einem oberen Element, welches die Zu- und Ablauföffnung und den Einstieg hat. Dort wo die beiden Bauteile aufeinander gesetzt sind, kommt ein Mörtel zur Fixierung und Abdichtung dazwischen. Dieser scheint bei unserer Zisterne nicht durchgängig oder in ausreichender Menge aufgebracht worden zu sein. An ein paar Stellen konnte so fortlaufend Grundwasser eindringen. Kein Wunder also, dass die Zisterne auch ohne Anschluss der Regenrinnen sich mit Wasser füllen konnte.

In der Garage hatte ich noch ein Sack Dichtschlämme. Ich habe mir dann etwas davon angerührt und den Zwischenraum, wo die beiden Elemente der Zisterne aufeinander liegen damit eingepinselt. Am Sonntag was das Material dann ausgehärtet. Das Grundwasser sollte jetzt nicht mehr eindringen können.

Schmutzwasserpumpe angeschafft

Ich habe eine Schmutzwasser-Tauchpumpe angeschafft. Unsere bisherige Tauchpumpe (Klarwasser) hat ja ihren Einsatzort in der Zisterne gefunden, daher brauchte ich eine neue Pumpe. Ich habe mich für eine Schmutzwasserpumpe entschieden, um damit auch mal Wasser pumpen zu können welches verunreinigt ist oder auch größere Teilchen beinhaltet.

Es gibt eine Vielzahl an technischen Unterschieden bei Schmutzwasserpumpen. Zum Beispiel die maximale Fördermenge pro Stunde oder die Korngröße. Die Korngröße bezeichnet die maximale Größe einzelner im Wasser enthaltener Schmutzpartikel, die eine Pumpe ansaugen und befördern kann. In den umliegenden Baumärkten und im Internet habe ich mir viele Tauchpumpen angesehen. Das beste Preis-Leistungsverhältnis habe ich diesmal im BAUHAUS gefunden.

Meine Wahl ist auf die Schmutzwasserpumpe Neptun NSP 75 gefallen. Die Pumpe hat eine Fördermenge von maximal 15.000 Liter pro Stunde, kommt mit einer Korngröße von bis zu 35mm klar und hat 750 Watt. Preis 54,95 Euro mit 5 Jahren Garantie.

Da meine bisherigen Schläuche nicht an die Schmutzwasserpumpe anschließbar sind, habe ich mir noch einen Saugschlauch in der Größe 1 ½ Zoll besorgt. Diesen habe ich im Internet gekauft, da die Schläuche im Baumarkt mit durchschnittlich 4 Euro pro Meter richtig viel Geld kosten. Im Internet habe ich 1,16 Euro pro Meter zzgl. Versand bezahlt. Bei dem Preis habe ich dann gleich 25 Meter Saugschlauch gekauft.

Zu Testzwecken habe ich mal den Revisionsschacht ausgepumpt. Das geht mit der neuen Pumpe und dem dicken Schlauch richtig gut. Binnen weniger Minuten war der Schacht bis auf wenige Zentimeter leer. Gefällt mir.

Ich hatte ja schon darüber berichtet, dass der Revisionsschacht nicht dicht ist und Grundwasser einfließt. Nach kurzer Zeit hatte sich also wieder Wasser angesammelt. Es läuft ein einer Stelle zwischen dem untersten und dem zweiten Ring ein. Ursprünglich wollte ich das ja abdichten, aber momentan bin ich froh, dass das Grundwasser in den Revisionsschacht einfließt.

Tauchpumpe für die Zisterne

Neben dem Betondeckel unserer Zisterne habe ich ein Loch gegraben, um an die vorgesehene Öffnung zum Einführen des Schlauchs und das Stromkabel für die Tauchpumpe zu kommen. Nach etwas Schuften, der Bereich ist nämlich schon verdichtet gewesen, war der Zugang freigelegt.

Mithilfe einer Stange habe ich dann den Schlauch, das Stromkabel und die Halteleine der Tauchpumpe von der Innenseite der Zisterne über die Öffnung nach außen geführt. Mit zwei DN100 45 Grad Bögen und einem 50cm Rohr habe ich die Öffnung nach oben verlängert.

In ein 120-Liter-Maischefass, welches wir in der Wohnung auf dem Balkon als Regenfass verwendet hatten, habe ich mit dem Trennschleifer eine Öffnung in den Boden geschnitten. Das Maischefass habe ich mit der Öffnung über das Rohr gestellt und von außen wieder mit Erde und Schottermaterial beigefüllt.

In dem Fass sind nun einige Meter 3/4 Zoll Schlauch, das Stromkabel und die Halteleine trocken untergebracht. Das Ganze ist jetzt provisorisch, bis wir wissen, wie wir den Bereich um die Zisterne anlegen werden. Später wird dann das Stromkabel direkt in die Garage verlegt werden.

Die Tauchpumpe ist nun komplett in der Zisterne versenkt und kann dort dauerhaft verbleiben. Mit einem 400-Watt-Motor ist die Tauchpumpe für uns absolut ausreichend. Sie ist für eine Förderhöhe von bis zu 7,50 Meter geeignet. Die Fördermenge liegt bei bis zu 7000 Liter pro Stunde.

Badewanne setzten

Gestern haben wir eine Nachtschicht eingelegt. Die Badewanne musste gesetzt werden. Zuerst haben wir dazu vier Fliesenreste auf dem vorbereiteten Estrich ausgelegt. Genau dort, wo auch die Füße der Wanne sich befinden. So hat man eine bessere Druckverteilung. Im zweiten Schritt wurde die Badewanne dann auf Fliesen gestellt und mit einer Wasserwage ausgerichtet. Zum Ausrichten dreht man an den Füßen je nach Bedarf hoch oder runter. Sehr lange hat es gedauert, den Abfluss anzuschließen. Verschiedene Positionen und Rohrstücke in unterschiedlichen Winkeln mussten ausprobiert werden. Als wir die richtige Position gefunden hatten, haben wir die Rohrverbindungen mit einem Edding gekennzeichnet. So brauchten wir beim späteren richtigen Anschließen die Rohre nur wieder entsprechend der Markierung anordnen. Ein kleiner Tipp: Bei dem Ausprobieren der richtigen Steckverbindung die Dichtung aus den Rohren herausnehmen, dann ist das wesentlich einfacher. Bevor wir die Wanne wieder herausgehoben haben, wurden noch die Wannenleisten angelegt und die Höhe mit einem Edding an der Wand markiert. Ebenso die Position der Füße auf den beiden vorderen Fliesen.

Danach mussten die Löcher für die Wannenhalterung gebohrt werden. Zur Montage der Wannenhalterung haben wir Hohlraum-Metalldübel verwendet. Diese ist gut für Gipskarton- und Gipsfaserplatten geeignet. Nach dem die Leisten angebracht waren, wurde die Wanne wieder an ihren Platz gestellt und noch mal zur Sicherheit ausgerichtet. Zuletzt wurde dann noch der Abfluss angeschlossen und die Wanne an den Wannenleisten fixiert.

Zwischenzeitlich war es schon kurz nach Mitternacht, begonnen hatten wir gegen 20 Uhr. Jetzt musste noch Wasser in die Wanne gefüllt werden. Da wir noch kein Wasseranschluss im Haus haben, musste improvisiert werden. Wir haben dann in die Zisterne (ist schon gut mit 5.000 Liter Wasser gefüllt) eine Tauchpumpe herabgelassen und gut 30m Schlauch angeschlossen. Den Schlauch haben wir dann über ein Fenster in das Bad im Obergeschoss geführt und in die Badewanne gelegt. Bei einem solchen Höhenunterschied und der Schlauchlänge kann man sich sicher vorstellen, dass nicht so viel Druck auf der Leitung ist. Entsprechend gemächlich ist dann das Wasser in die Badewanne eingelaufen. Aber es hat geklappt 🙂

Feierabend war dann gegen 01:30 Uhr. Besten Dank an meinen Papa für die tatkräftige Unterstützung.

Kanalarbeiten Tag 5

Heute wurden die Regenrinnen an der Vorderseite des Hauses an die Zisterne angeschlossen. Die Rohre für die Mehrspartenhauseinführung wurden auch verlängert. Das Loch für den Revisionsschacht haben die Bauarbeiter ebenfalls ausgehoben. Man sieht nun schön die Abwasserleitungen (rechts Schmutzwasser und links Regenwasser) unterhalb der Straße. Vor der Zisterne wurde bereits wieder alles verfüllt und befestigt.

Kanalarbeiten Tag 4

Heute konnte ich nur in der Nacht schauen, wie weit die Kanalarbeiten vorangegangen sind. Die beiden Regenrinnen auf der Gartenseite wurde an das Kanalrohr für den Zisternenzulauf angeschlossen und der Graben wieder verfüllt. An der Zisterne wurde der Zulauf und Ablauf installiert. Auch hier wurde der ausgehobene Graben wieder aufgefüllt. In die Entwässerungsblöcke der Garagenfundamente wurden die Rohrleitungen eingebracht. Das Leerrohr für die Heizleitungen der Wärmepumpe vom Hausanschlussraum zum Fundament der Außeneinheit der Wärmepumpe wurde ebenfalls verlegt. Dann müsste es ja Morgen mit dem Revisionsschacht und dem Anschließen der restlichen Rohrleitung weitergehen.

Kanalarbeiten Tag 3 – Suchen der Rohre

Das Suchen der Abwasserrohre geht weiter

Um 7:00 Uhr war ich heute bereits auf der Baustelle. Ich wollte gleich den Tipp von unserem Bauleiter Herrn M. ausprobieren. Dazu habe ich einen 10 Meter langen Gartenschlauch mitgebracht. Den Gartenschlauch habe ich dann nach und nach in alle Kanalöffnungen innerhalb des Hauses eingeführt. Wie schon geahnt, konnte ich den Schlauch nicht durch alle Abwasserrohre durchführen. Es mussten also noch Rohre da sein. Gegen 8 Uhr kamen dann die Bauarbeiter hinzu. Die Herren haben dann erst das vorhandene Wasser im Graben abgepumpt und dann noch weiter links und rechts an der Vorderseite des Hauses gesucht. Nix zu finden. Wir sind dann hingegangen und haben von innen Wasser in die Abwasserrohre von WC, Waschbecken, Badewanne Waschmaschine etc. einlaufen lassen. Wir hatten die Hoffnung, dass vielleicht Rohre zusammengelegt wurden und das Wasser an den bereits gefundenen Rohren rausläuft. Auch leider kein Erfolg. Nach weiterem Graben haben wir dann doch ein weiteres Rohr auf der Seite der Küche (darüber ist das Bad im OG) gefunden. Laut Bodenplattenplan müsste hier aber noch ein Rohr aus der Bodenplatte herausschauen. Fehlanzeige. Das gefundene Abwasserrohr lag 35 cm tiefer als die bereits gefundenen Rohre. Sogleich haben wir wieder Wasser in die Rohre von innen einlaufen lassen. Glücklicherweise kam das Wasser aus dem Bad und der Küche immer aus diesem Rohr wieder raus. Dies bedeutet aber auch, dass im Inneren die beiden Rohre vor dem Erstellen der Bodenplatte zusammengeführt wurden. Nach einem weiteren Rohr brauchten wir aber dann hier auf der rechten Seite nicht weiter suchen. Es fehlten aber immer noch zwei Rohre auf der linken Seite. Zwischenzeitlich kam auch der Bodenplattenplan mit den Notizen des Bodenplattenbauers per Mail. Hier waren aber für uns keine Änderungen sichtbar. Ich habe dann Herrn G. der Bodenplattenfirma noch mal versucht anzurufen, jedoch nicht erreicht. 5 Minuten später hat er mich dann angerufen. Im Gespräch hat er mir bestätigt, dass die Rohre auf der rechten Seite dann wohl zusammengeführt wurden. Auf der linken Seite wird es bei zwei Rohren auch der Fall sein. Es muss aber noch ein drittes Rohr da sein. Dieses würde auch wieder bestimmt einige Zentimeter tiefer liegen. Nach etwas Graben haben wir dies dann auch endlich gefunden. Wieder haben wir Wasser durch alle verbliebenen Rohre durchlaufen lassen. GESCHAFFT. Alle Abwasserleitungen führen das Wasser aus dem Haus raus. Die Bauarbeiter konnten nun endlich Ihre Arbeit wieder aufnehmen.

Einen bitteren Beigeschmack hat die ganze Sache allerdings. Zwei Rohre waren nicht an der im Plan vermerkten Stelle, sie fehlen komplett. Zwei weitere Rohre waren deutlich tiefer ausgeführt als üblich (bzw. nicht auf der gleiche Höhe wie die anderen Rohre). Wieso werden Änderungen nicht dokumentiert und mitgeteilt? Ebenso sollte immer eine Angabe vorhanden sein wie Tief die Rohre liegen. So spart man sich zeitaufwendiges und kostenverursachendes Suchen. Die Rechnung dafür werden wir natürlich erhalten.

Warum ist die Zisterne voll mit Wasser gewesen?

Am Nachmittag kam Herr U. von der Firma Schnell aus Ockenheim. Er hat sich die Zisterne noch mal angeschaut und auch die Bauarbeiter befragt. Alle Dichtungen an den drei Öffnungen waren ordnungsgemäß verschlossen. Die Dichtringe waren auch eingesetzt. Nach Aussagen der Bauarbeiter stand das Wasser am Montag bis etwa 50cm Zentimeter unter dem Zisternendeckel. Herr U. meinte, dass in diesem Fall ja der Zulauf und der Ablauf, sowie der Betonzylinder dicht sein müssen. Denn sonst wäre das Wasser nicht so hoch gestanden. Eine Erklärung gibt es allerdings keine dafür. Einzige Option, dass der Installateur der Zisterne bewusst Wasser eingefüllt hat, dies aber unüblich ist. Dieses kann Herr U. allerdings erst in der nächsten Woche klären, wenn dieser Mitarbeiter wieder im Haus ist. Es bleibt somit noch offen warum die Zisterne voll Wasser war.

Die Zisterne wird nun angeschlossen. Die Arbeiten müssen ja weiter gehen. Wir werden das weiter beobachten.

Kanalarbeiten Tag 2 – Probleme

Am Nachmittag wollte ich nur kurz auf die Baustelle fahren, um ein paar Bilder bei vom Fortschritt bei Tageslicht zu machen. Doch es sollte ein Nachmittag der Überraschungen werden.

Zisterne ist voll Wasser

Man hat mir berichtet, dass gestern aus der Zisterne gut 9.000 Liter abgepumpt wurden. Mit einem Fassungsvermögen von 10.000 Liter war diese sozusagen fast voll. Stellt sich nur die Frage, woher das Wasser kommt. Es war noch gar kein Zulauf in die Zisterne angeschlossen. Die Zu- und Ableitungsöffnungen, sowie der Deckel der Zisterne, waren verschlossen. Ist die Betonzisterne kaputt, undicht oder hat sie Risse?

Ich habe direkt den Lieferanten und Installateur der Zisterne, die Firma Schnell in Ockenheim, kontaktiert. Dort konnte man sich das nicht erklären und geht davon aus, dass bereits Zuleitungen angeschlossen wurden, sonst kann sich darin nicht so viel Wasser angesammelt haben. Dies habe ich aber ganz klar verneint. Morgen Nachmittag kommt der Ansprechpartner Herr U. vorbei und will sich das anschauen. Ich konnte auf den ersten Blick als Laie allerdings nichts erkennen.

Fehlende Abflussrohre in der Bodenplatte

Auf der Vorderseite des Hauses müssen laut Bodenplattenplan 5 Abwasserrohre durch die Bodenplatte nach außen geführt sein. Lediglich zwei der eingezeichneten Rohre sind an der festgelegten Stelle vorhanden. Die anderen drei Rohre sind nicht da, bzw. wurden noch nicht gefunden. Was ist hier denn jetzt los? Nun ging es wieder ans Telefonieren. Bauleiter und Deutsche Haus AG nicht erreicht, die machen Urlaub. Den Architekten habe ich erreicht, aber er kann nur auf den Plan verweisen, den er gemacht hat. Da ich die Nummer des Unternehmens, welche die Bodenplatte erstellt hat, nicht zur Hand hatte, habe ich im Büro der Baupartner angerufen. Unser Herr Ansprechpartner Herr B. hat ebenfalls Urlaub. Sein Partner Herr D. hatte auch nicht die Kontaktdaten zur Hand, wollte aber versuchen hier was zu erreichen. Einige Zeit später hat sich dann unser Bauleiter trotz Urlaub bei mir gemeldet. Er ist sich sicher, dass die Rohre auf jeden Fall da sein müssten. So wie im Bodenplattenplan angegeben. Evtl. liegen diese nur etwas tiefer. Die Handynummer des Ansprechpartners von dem ausführenden Unternehmen für die Bodenplatte hat er mir dann auch gegeben. Letztendlich können nur die hierzu eine klärende Auskunft geben. Leider habe ich auch dort den Ansprechpartner Herr G. nicht erreicht. Gegen 17:30 Uhr habe ich dann ein Rückruf von Herrn G. erhalten. Er sagte, es kann schon mal vorkommen, dass Vorort umdisponiert werden muss und auch mal Rohre zusammengelegt werden. Solche Dinge werden dann festgehalten und in den Plan eingetragen. Sobald er heute wieder im Büro ist, will er den Plan heraussuchen und mir per E-Mail zusenden. Schade das man solche Änderungen nicht direkt nach der Ausführung mitgeteilt bekommt. Dann bleibt jetzt hier nur abzuwarten, ob auf dem Plan neue Informationen sind und wie alle benötigen Rohre auch finden.

Von unserem Bauleiter Herr M. habe ich noch den Tipp bekommen, einfach mal einen Wasserschlauch (von innen) durch die einzelnen Roher zu schieben, um herauszufinden, wo diese denn Außen herauskommen. Vielleicht löst das auch schon ein paar Rätsel auf.
