Filter für die Zehnder ComfoD 350 (KWL) Belüftungsanlage

Veröffentlicht am 28. Dezember 2018 von Der Bauherr

Einmal im Jahr wechsele ich die Filter unserer Zehnder ComfoD 350 Belüftungsanlage. Bereits seit 2014 nutze ich ein F7 Filter für die Zuluft und einen G4 Filter für die Innenraumluft.

Filterklasse G4 und F7

G4 steht für Grobstaubfilter für Partikel > 10µm und filtert Insekten, Textilfaser und Haare, Sand, Flugasche, Blütenstaub, Sporen, Pollen und Zementstaub. Die Filterklassen M5-F9 stehen für Feinstaubfilter für Partikel von 1 bis 10µm. Der Feinstaubfilter F7 hat einen Wirkungsgrad von (Em) 80-90%. Neben den bereits genannten Filtereigenschaften filtert dieser Filter noch Ölrauch und agglomerierten Ruß, Tabakrauch, Metalloxidrauch, Bakterien und Keime auf Wirtpartikeln und Partikel, welche Flecken und Staubablagerungen verursachen

Swirl cleanAir Filter G4 und F7

Diesmal habe ich mich gegen ein Original Zehnder FiIlterset für die ComfoD 350 Belüftungsanlage* entschieden. Nach etwas Recherche im Web bin ich auf ein Ersatzfilter-Set von Swirl gestoßen. Das Swirl-Ersatzfilter-Set (G4+F7)* ist passend für die Zehnder ComfoAir 350/500/550, ComfoD 350/450/550, ComfoBox, ComfoFond-L Eco, Paul SANTOS (F)370/570DC (cool) und Sole Defroster SD350/550. Preislich liegt es etwas unter dem Original Zehnder Filterset für die Belüftungsanlage. In verschiedenen Kundenrezensionen konnte ich nachlesen, dass die meisten Kunden sehr zufrieden damit sind.

Tausch des G4 und F7 Swirl cleanAir Lüftungsfilter

Die Swirl Lüftungsfilter* haben eine Einfassung aus stabilem Karton und nicht aus Kunststoff wie die Zehnder Filter. Ökologisch schon mal besser. Beim Einbau muss man darauf achten, dass man das blaue Zugband, welches man als Hilfe beim Herausziehen benutzen kann, nach außen zeigt. Der Wechsel des Filter an sich ist mehr als simpel. Lüftungsanlage ausschalten, Filterabdeckungen abnehmen, alten Filter rausziehen und neuen Filter einstecken. Abdeckungen wieder drauf und einschalten.

Wahnsinn was die Filter alles aus der Luft herausfiltern.

(* = Affiliate/Werbelink)

Abluftfilter für Zehnder Belüftungsanlage ausgewechselt

Veröffentlicht am 13. Juli 2014 von Der Bauherr

Antworten

Im April haben wir bereits die Filterkassetten in der Belüftungsanlage Zehnder ComfoD 350 getauscht. Die Filter in den Ansaugöffnungen haben wir bisher in unregelmäßigen Abständen abgesaugt und durchgewaschen und somit mehrfach verwendet.

Es war nun an der Zeit die Filter an den Abluftgittern der kontrollierten Wohnraumlüftung auszutauschen. Die Filtertüten sind an allen Lüftungsöffnungen angebracht, an denen die Raumluft angesaugt wird. Durch die Filter werden die Lüftungskanäle vor Verschnutzungen geschützt.

Filtertausch Belüftungsanlage Zehnder ComfoD 350 (KWL)

Veröffentlicht am 10. April 2014 von Der Bauherr

Laut Herstellerangabe soll man die Filter der Belüftungsanlage alle 6 Monate tauschen. Bei der Inbetriebnahme unserer Kontrollierten Wohnraumlüftung von Zehnder, hatte der Installateur einen Wechselintervall von 12 Monate als ausreichend vorgeschlagen. Zwischendurch sollten wir die Filter mit dem Staubsauger absaugen. Das haben wir so gemacht. Nun wurde es aber wirklich Zeit, die Filter zu wechseln. Wenn der Wechselintervall erreicht ist, wird auf dem Display der Zehnder ComforD 350 eine Meldung angezeigt.

Der Standard Filtersatz für unsere Zehnder ComfoD 350 Belüftungsanlage besteht aus zwei Filtern der Partikelfilterklasse G4. G4 steht für Grobstaubfilter für Partikel > 10µm und filtert Insekten, Textilfaser und Haare, Sand, Flugasche, Blütenstaub, Sporen, Pollen und Zementstaub. Im Handel kann man für die Zehnder Belüftungsanlage auch einen Partikelfilter der Klasse F7 beziehen. Die Filterklassen M5-F9 stehen für Feinstaubfilter für Partikel von 1 bis 10µm. Der Feinstaubfilter F7 hat einen Wirkungsgrad von (Em) 80-90%. Neben den bereits genannten Filtereigenschaften filtert dieser Filter noch Ölrauch und agglomerierten Ruß, Tabakrauch, Metalloxidrauch, Bakterien und Keime auf Wirtpartikeln und Partikel, welche Flecken und Staubablagerungen verursachen.

Für den Filterwechsel habe ich ein Zehnder Filterset bestehend aus einem G4 und einem F7 Filter* gekauft. Setpreis 41 Euro. Der G4-Filter hat einen schwarzen Rahmen und der F7-Filter hat einen roten Rahmen. Der Austausch ist sehr einfach. Kontrollierte Wohnraumlüftung (KWL) ausschalten, die beiden Filterabdeckungen abziehen, Filter herausziehen und die neuen Filter einsetzten. Filterabdeckungen wieder aufsetzten und die Belüftungsanlage einschalten. Filterwechselmeldung laut Bedienungsanleitung bestätigen. Zeitaufwand 1 Minute.

(* = Affiliate/Werbelink)

Luftfeuchtigkeit mit dem Hygrometer beobachten

Veröffentlicht am 26. November 2013 von Der Bauherr

In Neubau ist gerade in den ersten Jahren die Luftfeuchtigkeit in den Räumen ein besonderes Thema. Grundsätzlich sollte man natürlich immer dafür sorgen, dass eine angenehme Luftfeuchtigkeit in den Wohnräumen vorherrscht. Die Luftfeuchtigkeit wirkt sich nämlich auch auf das Wohlbefinden aus. Im Besonderen beim Neubau entsteht viel Feuchtigkeit in den Räumen, welche sich erst nach und nach und in Verbindung mit dem richtigen Lüften und Heizen abbaut.

Um Schimmelbildung zu vermeiden, muss für eine ausreichende Zirkulation der Luft gesorgt werden. Zur Unterstützung haben wir bei uns eine Zehnder Belüftungsanlage mit Wärmerückgewinnung einbauen lassen. Diese tauscht die Luft im Haus je nach Einstellung alle paar Stunden vollständig aus. Die Luft wird durch die Anlage auch entfeuchtet. Momentan haben wir eine relative Luftfeuchte von um die 30%-40%. Der optimale Wohlfühlwert liegt wohl so zwischen 40% und 60%.

Die Luftfeuchtigkeit kann man mit einem Hygrometer messen. Ich habe diverse Hygrometer bei mir im Einsatz und schaue täglich drauf. Bei den im Handel erhältlichen Hygrometern gibt es viele Unterschiede, was die Messgenauigkeit angeht. Stellt man alle Geräte nebeneinander, fällt das deutlich auf. Verschiedene Hygrometer von diversen Herstellern habe ich mittlerweile getestet. Drei Favoriten habe ich.

Der Favorit für das Bad ist das Model TFA COMFORT CONTROL (Typ 30.5011)*. Die Messung ist sehr schnell und somit kann man die relative Luftfeuchte sozusagen in Echtzeit beobachten. Das merkt man beim Baden, Duschen oder einfach nur schnell die Haare waschen. Neben der Luftfeuchtigkeit wird auch die Raumtemperatur und der Taupunkt ermittelt. Der Taupunkt sagt aus, dass bei weiterer Abkühlung der Luft Kondensat an Wänden und Fenstern führen kann. Zusätzlich hat das digitale Thermometer noch eine Alarmfunktion bei Schimmelgefahr in Form einer optischen Anzeige und einem optionalen akustischen Signal. Min.- und Max-Werte speichert das Gerät ebenfalls. Das Hygrometer TFA COMFORT CONTROL* kostet derzeit um die 18 Euro im Handel.

In den anderen Räumen braucht man ein solches schnell reagierendes Hygrometer nicht zwingend. Im Schlafzimmer, Kinderzimmer und Hauswirtschaftsraum habe ich von TFA das Digitale Thermo-Hygrometer TFA 30.5027.02 im Einsatz. Dieses gibt es in Weiß oder schwarz hat ein großes ablesbares Display. Auf dem Display wird mit Gesichter-Symbolen die Komfortzone angezeigt. MIN/MAX Werte werden ebenfalls gespeichert und alle 24h automatisch zurückgestellt. Das digitale Thermometer kostet im Handel etwa 9 Euro.

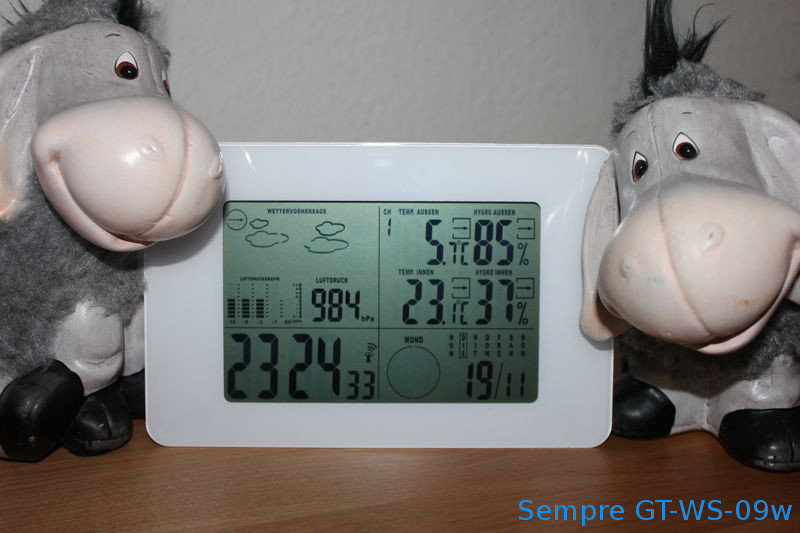

Im Wohnzimmer habe ich die Funkwetterstation Sempre GT-WS-09w aufgestellt. Diese gab es vor zwei Wochen bei Aldi-Süd. Das Gerät misst auch einwandfrei und kann mit bis zu drei Funksensoren betrieben werden. Ein Funksender habe ich in der Garage und einen weiteren auf dem Dachboden. Somit kann ich neben der Temperatur auch die Luftfeuchtigkeit in der Garage und dem Dachboden messen und im Auge haben. Neben einer Funkuhr, dem Wettertrend und der Mondphasen wird auch der Luftdruck auf der Basisstation angezeigt. Die Wetterstation gab es zum Preis von 20 Euro bei Aldi-Süd.

(* = Affiliate/Werbelink)

Das Gerüst ist abgebaut

Veröffentlicht am 8. September 2013 von Der Bauherr

Am Freitag wurde das Gerüst um das Haus wieder demontiert. Das Haus wirkt gleich noch mal anders, viel größer. Am Vortag habe ich noch schnell die Schutzfolien von Lüftungsgittern der Belüftungsanlage und dem COMPAIR flow Mauerkasten der Dunstabzugshaube entfernt.

Die Belüftungsanlage läuft

Veröffentlicht am 21. März 2013 von Der Bauherr

Heute wurde die kontrollierte Wohnraumbelüftung in Betrieb genommen. Jeder Raum wurde separat eingestellt und mehrfach der Luftstrom und Druck gemessen. Nach einer Weile hat dann alles gepasst. In die Öffnungen wurden dann Blendgitter eingesetzt. Dort wo die Luft abgesaugt wird, kam noch ein Fliesfilter dazu. Dieser ist wichtig, damit nicht so viel Staub in die Anlage angesaugt wird und die Filter dort so schnell verschmutzen. Die Filter müssen nun regelmäßig geprüft und gereinigt werden. Diese kann man mit einem Staubsauger vorsichtig absaugen. Wenn sie enorm verschmutzt sind, dann sollen sie ausgetauscht werden.

Weiterarbeit an der Belüftungsanlage

Veröffentlicht am 26. Februar 2013 von Der Bauherr

Antworten

Auch an der Belüftungsanlage wurde gearbeitet. Die Rohre für die Zu- und Abluft wurden angebracht. Leider musste auch die Belüftungsanlage etwas an unten versetzt werden, da man sonst nicht die Rohre hätte anschließen können. Da schon in dem Raum gespachtelt und gestrichen war, sieht man das jetzt halt etwas. Zum Glück ist das nur der Hausanschlussraum und kein Wohnraum. Die Inbetriebnahme erfolge wohl allerdings erst, wenn wir eingezogen sind, da bis dahin zu viel Baustaub usw. von der Anlage „gefiltert wird“ und die Filter schon bald ausgetauscht oder gereinigt werden müssen.

Fehlende Lüftungsöffnungen wurden installiert

Veröffentlicht am 20. Januar 2013 von Der Bauherr

Am vergangenen Freitag wurden die beiden fehlenden Lüftungsöffnungen für das Belüftungssystem (Bad und HWR) durch das beauftrage Unternehmen der Deutsche Haus AG eingebracht. Die Ausführung im HWR sieht ganz OK aus, bis dass zum Befestigen der Fermacell-Platten nicht die passenden Schrauben verwendet wurden. Die Ausführung im Bad entspricht nicht der Absprache und auch hier wurden zum Schließen der Gipskartonplatten nicht die passenden Schrauben verwendet. Die Lüftungsöffnung wurde genau oberhalb des WCs in der Decke platziert. Das Lüftungsrohr liegt nun genau in dem Bereich, wo wir eine Ablagefläche haben wollten. Diese können wir nun nicht machen, sondern müssen eigentlich den gesamten Bereich vom WC-Vorbau bis zur Decke schließen. Geplant war nur das Entlüftungsrohr in der Ecke der Wand zu umbauen. Mal schauen, was es da für eine Lösung gibt.

Haustür ist beschädigt

Veröffentlicht am 19. Januar 2013 von Der Bauherr

Antworten

Als meine Frau am Freitag zum Haus gefahren ist, hat Sie einen Schaden an der Haustür festgestellt. Der Türgriff ist herausgerissen. Hier müssen starke Kräfte gewirkt haben. Nur durch ein Zuziehen der Tür kann das nicht entstehen. An dem Tag waren zwei Unternehmen am Haus bzw. im Haus. Die Firma, welche die Kanalarbeiten durchgeführt hat und ein Unternehmen der Deutsche Haus AG, welches die fehlenden Öffnungen für die Belüftungsanlage eingebracht hat. Die Arbeiter der Firma für die Kanalarbeiten haben meiner Frau gegenüber erwähnt, dass dies wohl schon so gewesen sei und nicht auf ihre Kappe geht. Das dieser Sachen von den Installateuren der DHAG verursacht wurde ist sehr unwahrscheinlich, denn diese haben kein schweres Gerät benutzt. Hingegen haben die anderen Arbeiter einen Bagger im Einsatz. Ich habe auch schon eine Vermutung wie das entstanden ist, aber dazu kann ich heute nichts sagen und muss das erst noch prüfen.

Schade an de Sache ist, das es wohl wieder keiner war. Unfälle passieren halt mal, gerade auf dem Bau. Die Unternehmen sind doch versichert, daher verstehe ich nicht, warum man das nicht einfach zugeben kann.

Meine Frau hat umgehend unseren Bauleiter informiert.

Übergabe unseres DHAG-Haus

Veröffentlicht am 19. Dezember 2012 von Der Bauherr

Am Dienstag um 09:00 Uhr war der Termin für die Übergabe unseres Hauses. Zu dem Termin waren der Bauleiter von der Deutsche haus AG, ein Mitarbeiter von Holzbau-Schläfer, Herr B. von den Baupartnern aus Gensingen, der DEKRA-Prüfer und wird anwesend.

Der freundliche DEKRA-Prüfer hat Raum für Raum alle Arbeiten und Gegebenheiten geprüft, Bilder gemacht und in seinem Protokoll notiert. Zur Prüfung gehört z.B. das Nachmessen der Räume und Türaussparungen, die Abstände der Schrauben in der Deckenbeplankung, ob die Wände und Decken gerade sind, die Verlegung der Sanitärleitung, ob Undichtigkeiten vorhanden sind, die Funktionsweise der Fenster und Rollladen etc.

Der Bauleiter führt ebenfalls ein separates Übergabeprotokoll für die Deutsche haus AG. Auf diesem Protokoll wurden auch die Dinge festgehalten, welche noch offen und auszuführen sind. Bei uns sind dies:

Außendämmung und Putz fertigstellen
Heizungs- und Lüftungsendmontage fertigstellen
Elektro-Installation fertigstellen
Fensterflügel in der Küche und im Gäste-WC tauschen
Waschmaschinen Abfluss im HAR herstellen
Fehlende Lüftungsauslässe (KWL) im Bad und HWR einbringen
Geschoßtreppe liefern und montieren
Innentüren liefern

Für ein Teil der noch auszuführenden Leistungen wurden Rückbehalte vereinbart. Diese sind dann zur Zahlung fällig, wenn die Arbeiten ausgeführt sind. Die Geschoßtreppe ist schon verfügbar und könnte eingebaut werden. Wir haben aber die Option genutzt, diese erst später liefern und montieren zu lassen. So könnend die Spachtelarbeiten im Treppenhaus einfacher durchgeführt werden und es entstehen keine Kratzer oder Macken an der Holztreppe. Auch die Innentüren lassen wir uns später anliefern.

Die Außendämmung und der Putz werden witterungsbedingt vermutlich erst ab April erst gemacht. Die Heizungsendmontage ist erst möglich, wenn die Außeneinheit aufgestellt wurde, die Hausanschlüsse vorhanden sind. Dann folgt auch eine Einweisung. Die Endmontage der Belüftungsanlage wird abgeschlossen, wenn keine staubanfälligen Arbeiten im Haus mehr ausgeführt werden. Zum Fertigstellen der Elektro-Installation gehört das Setzten der Steckdosen und Lichtschalter (wurde am Mittwoch erledigt) und auch die Klingelanlage sowie das setzten des Zählerschranks und das Anschließen an den Hausanschluss. Im Hausanschlussraum (HAR) fehlt noch der Abfluss für die Waschmaschine, dieser wird bei nächster Gelegenheit noch eingebracht.

Diverse Kleinigkeiten, wie eine fehlende Silikonfuge an der Fensterbank im Gäste-WC, das Ausbesserung von Kratzern am Dachfenster, oder kurzen der herausstehenden Schrauben wurden direkt erledigt.

Im Gäste-WC haben wir eine Abschalung für die Dusche. In diesem Bereich war etwas Wasser auf dem Boden. Ob das nur Kondenswasser ist oder ein Riss bzw. Loch in der Katja-Folie vorhanden ist, muss in den nächsten Tagen beobachtet werden.

Da das Haus wohl erst ab April verputzt werden kann, bedeutet dies eigentlich das wir unsere Garage nicht aufstellen können, bevor dies ausgeführt wurde. Da wir die Garage als Kellerersatz nutzen wollen, ist dies ein Problem für uns. Unser Bauleiter Herr M. hat dies aber direkt geklärt und die Freigabe erteilt die Garage auch schon vorher aufstellen zu lassen. Diese muss dann zum Verputzen lediglich mit Folie abgedeckt werden.
